カットモード　National ER504の ニッケル水素充電池交換  2,013年10月記事

2022年1月10日に、二回目の電池交換を行った。

充電してもすぐに、電池がなくなってしまう為、新たに電池交換を行った。 ２回めなので、割と簡単なはずだったのが、、、、 カットモード　National ER504 ９年後、再度交換！ 久々なので、分解方法を忘れている、、 ＋ドライバーで分解できるので簡単ではあるが、９本のビスがあり 複数種類があるので注意！ SW周りの部品で、小さい白い部品が目立たない為、無くしやすい！　注意！ ２回めということもあり、特に問題なく交換は完了した。 ハンダ付けはしていないので簡単であった。 2,013年に交換した時に買った新品未使用のエネループに交換！  防水仕様の為、筒形状になっている。

結構便利でよく使っていたのだが、最近は電池が５分ほどしかもたない。 電源コードをつけたまま使うしかなかった。 ところが先日フィリップスのシェーバーの電池交換がうまくいき、こちらもやってみる事に。 ただ、廃棄するつもりはないので慎重に、、、 中の電池を確認するのが先決である。 ん？ 取り扱い説明書に分解方法が載っている！ 廃棄電池の取り出し方として、、 「分解した場合、修復は不可能です」と記載されてはいるが、、、 そんなわけは無いだろうと思いながら、慎重に分解してみる。 Ni-MHだ！ なら、エネループ電池でOKじゃん！ 900mAHなら、一番安いエネループでOK！ 結果的には、電源SW部分の部品が３個に分かれており、これを組み込むのにコツがいった。

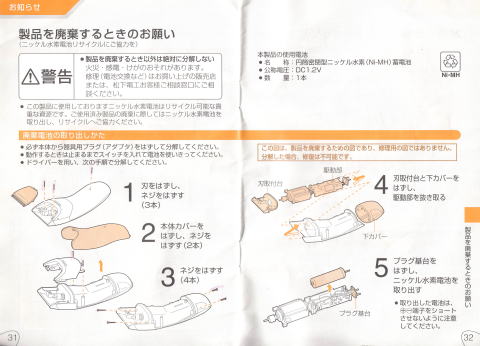

最初のカバーを外す！ ネジ３個の内、歯の下に２個隠れてる！ ま、取り扱い説明書のP31に載ってるので、詳細は割愛！

ほほ、充電池は単３形だ！ ただ、プラス側、マイナス側に棒が付いている。ま、振動で電池が外れない様にするためか？

充電池の収まっていたところにエネループを組み込むと、クリアランスがあり電極に接触しなくなる。 なんか間に入れなきゃなんない！

手荒だが、もとの充電池に付いている棒をニッパでもぎ取り、スペーサーにした。 道通OK！ その部品が中で外れない様に、両面テープでカバー。

両面テープを付ける前の画像！

ここから先は、分解した手順と逆でOK！

エネループ電池は、既に充電されているので、組み込んですぐに使える！ 大成功！ 今回は、電池規格がほぼ一緒だったのでたぶん安心である。 エネループ１本の費用は270円だった、、。

一応、大丈夫だとは思うが、家庭用の100Vで充電するわけなので事故には注意！ なお、交換する場合は、自己責任でお願いします。 何も保証できません。 電気的知識の無い方はやめた方が無難です。 メーカーで交換してもらってください。
